Кондиционирование для стеклянного здания
В последнее время, при строительстве офисных зданий все чаще применяется метод широкого остекления. При этом избыточная тепловая нагрузка от солнечной радиации может быть снята только системами кондиционирования. Неудивительно, что кондиционирование в 21 веке стало играть такую важную роль и на сегодняшний день повсюду считается неотъемлемым компонентом большей части современных архитектурных решений. Более частое использование электронного офисного оборудования увеличивает тепловую нагрузку, достигая уровня дискомфорта температуры помещения, в том числе и зимой. Потребность охлаждения или нагрева может также значительно меняться на протяжении дня в зависимости от количества и занятости персонала в помещении. Но конечные пользователи ожидают от своих кондиционеров намного больше, чем просто охлаждение и обогрев. Идеальная современная климатическая система должна быть энергоэффективной, легкой в установке, гибкой, надежной и практичной. Свежий воздух должен подаваться без излишних затрат энергии, а управление системой должно осуществляться централизованными контроллерами, особенно в больших зданиях.
В выборе системы кондиционирования в современных стеклянных зданиях, строительство которых в мегаполисе становится все более популярным, клиенты стремятся устанавливать кондиционеры, которые монтируются в подвесной потолок (канальный тип или кассетный тип), либо напольного типа, имеющие эстетический вид за счет декоративных панелей с двух сторон. Напольные блоки, имеющие декоративные панели с двух сторон, специально предназначенные для зданий, имеющие стеклянный фасад. Но важно заметить, что такой напольный тип кондиционера доступен только для центральной мультизональной системы кондиционирования и актуален для метража от 200 кв.м. Наружные блоки центральной мультизональной системы кондиционирования располагаются на крыше здания или в любом отведенном месте. Каждый внутренний блок управляется с индивидуального пульта ДУ или с помощью центрального пульта. Центральная система кондиционирования разумна для площади от 200 кв.м. и собирается, словно конструктор, из отдельных модулей, причем допускаются самые широкие комбинации различных типов внутренних блоков и возможны любые технические решения для здания.
Блоки напольного типа с декоративными панелями, закрывающие обратную сторону блока, центральной системы кондиционирования представлены у трех брендов:
- DAIKIN.
- MITSUBISHI HEAVY.
- MITSUBISHI ELECTRIC.
ВОЗМОЖНЫЕ КОМБИНАЦИИ ВНУТРЕННИХ БЛОКОВ СИСТЕМЫ Hi-VRV DAIKIN (охлаждение/нагрев)
Модель |
Площадь помещения, кв.м. |
ВНУТРЕННИЕ БЛОКИ НАПОЛЬНОГО ТИПА
|
|
FXLQ20P |
до 20 кв.м. |
FXLQ25P | до 25 кв.м. |
FXLQ32P | до 32 кв.м. |
FXLQ40P | до 40 кв.м. |
FXLQ50P |
до 50 кв.м. |
FXLQ63P |
до 63 кв.м. |
ВОЗМОЖНЫЕ КОМБИНАЦИИ ВНУТРЕННИХ БЛОКОВ СИСТЕМЫ MITSUBISHI HEAVY KX6 (охлаждение/нагрев)
Модель |
Площадь помещения, кв.м. |
ВНУТРЕННИЕ БЛОКИ НАПОЛЬНОГО ТИПА |
|
FDFL71KXE6D | до 71 кв.м. |

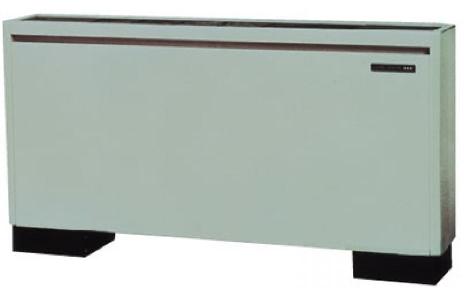

ВОЗМОЖНЫЕ КОМБИНАЦИИ ВНУТРЕННИХ БЛОКОВ СИСТЕМЫ MITSUBISHI ELECTRIC CITY MULTI (охлаждение/нагрев)
Модель |
Площадь помещения, кв.м. |
ВНУТРЕННИЕ БЛОКИ НАПОЛЬНОГО ТИПА |
|
PFFY-P20VLEM-E | до 20 кв.м. |
PFFY-P25VLEM-E | до 25 кв.м. |
PFFY-P32VLEM-E | до 32 кв.м. |
PFFY-P40VLEM-E | до 40 кв.м. |
PFFY-P50VLEM-E | до 50 кв.м. |
PFFY-P63VLEM-E | до 63 кв.м. |
Внешний блок мультизональной системы VRV Daikin беспрепятсвенно можно установить на крыши здания, трасса системы это позволяет сделать легко.
Если в здании предусмотрены подвесные потолки, то стоит рассмотреть кондиционеры канального типа средненапорные или высоконапорные в зависимости от требуемой подачи кондиционируемого воздуха для помещения. Потеря высоты потолка идет от 350 мм. При установке кондиционера канального типа видны только декоративные решетки в потолке.
Блоки канального типа средненапорные или высоконапорные центральной системы кондиционирования представлены у трех брендов:
- DAIKIN.
- MITSUBISHI HEAVY.
- MITSUBISHI ELECTRIC.
ВОЗМОЖНЫЕ КОМБИНАЦИИ ВНУТРЕННИХ БЛОКОВ СИСТЕМЫ Hi-VRV DAIKIN (охлаждение/нагрев)
Модель |
Площадь помещения, кв.м. |
ВНУТРЕННИЕ БЛОКИ КАНАЛЬНОГО ТИПА СРЕДНЕНАПОРНЫЕ |
|
FXSQ20P |
до 20 кв.м. |
FXSQ25P | до 25 кв.м. |
FXSQ32P | до 32 кв.м. |
FXSQ40P | до 40 кв.м. |
FXSQ50P | до 50 кв.м. |
FXSQ63P | до 63 кв.м. |
FXSQ80P | до 80 кв.м. |
FXSQ100P | до 100 кв.м. |
FXSQ125P | до 125 кв.м. |
FXSQ140P | до 140 кв.м. |
ВНУТРЕННИЕ БЛОКИ КАНАЛЬНОГО ТИПА ВЫСОКОНАПОРНЫЕ |
|
FXMQ40P7 |
до 40 кв.м. |
FXMQ50P7 | до 50 кв.м. |
FXMQ63P7 | до 63 кв.м. |
FXMQ80P7 | до 80 кв.м. |
FXMQ100P7 | до 100 кв.м. |
FXMQ125P7 | до 125 кв.м. |
FXMQ200M | до 200 кв.м. |
FXMQ250M | до 250 кв.м. |
FXMQ125MF | до 125 кв.м. |
FXMQ200MF | до 200 кв.м. |
FXMQ250MF | до 250 кв.м. |
ВОЗМОЖНЫЕ КОМБИНАЦИИ ВНУТРЕННИХ БЛОКОВ СИСТЕМЫ MITSUBISHI HEAVY KX6 (охлаждение/нагрев)
Модель |
Площадь помещения, кв.м. |
ВНУТРЕННИЕ БЛОКИ КАНАЛЬНОГО ТИПА СРЕДНЕНАПОРНЫЕ |
|
FDUM22KXE6D | до 22 кв.м. |
FDUM28KXE6D | до 28 кв.м. |
FDUM36KXE6D | до 36 кв.м. |
FDUM45KXE6D | до 45 кв.м. |
FDUM56KXE6D | до 56 кв.м. |
FDUM71KXE6D | до 71 кв.м. |
FDUM90KXE6D | до 90 кв.м. |
FDUM112KXE6D | до 112 кв.м. |
FDUM140KXE6D | до 140 кв.м. |
ВНУТРЕННИЕ БЛОКИ КАНАЛЬНОГО ТИПА ВЫСОКОНАПОРНЫЕ |
|
FDU71KXE6D | до 71 кв.м. |
FDU90KXE6D | до 90 кв.м. |
FDU112KXE6D | до 112 кв.м. |
FDU140KXE6D | до 140 кв.м. |
FDU224KXE6D | до 224 кв.м. |
FDU280KXE6D | до 280 кв.м. |
ВОЗМОЖНЫЕ КОМБИНАЦИИ ВНУТРЕННИХ БЛОКОВ СИСТЕМЫ MITSUBISHI ELECTRIC CITY MULTI (охлаждение/нагрев)
Модель |
Площадь помещения, кв.м. |
ВНУТРЕННИЕ БЛОКИ КАНАЛЬНОГО ТИПА СРЕДНЕНАПОРНЫЕ |
|
PEFY-P20VMA(L)-E | до 20 кв.м. |
PEFY-P25VMA(L)-E | до 25 кв.м. |
PEFY-P32VMA(L)-E | до 32 кв.м. |
PEFY-P40VMA(L)-E | до 40 кв.м. |
PEFY-P50VMA(L)-E | до 50 кв.м. |
PEFY-P63VMA(L)-E | до 63 кв.м. |
PEFY-P71VMA(L)-E | до 71 кв.м. |
PEFY-P80VMA(L)-E | до 80 кв.м. |
PEFY-P100VMA(L)-E | до 100 кв.м. |
PEFY-P125VMA(L)-E | до 125 кв.м. |
PEFY-P140VMA(L)-E | до 140 кв.м. |
Стоит отметить, что центральную систему кондиционирования Daikin можно сделать интеллектуальной с помощью .
Независимая система управления Intelligent Manager III обладает функцией централизованного управления всем климатическим оборудованием Daikin с помощью компьютера. Ее установка наиболее целесообразна в средних и больших зданиях, поскольку она рассчитана на одновременное управление работой до 256 внутренних блоков, а при доработке с помощью 4 блоков DAM602B51 их количество может быть доведено до 1024. Эта система обладает следующими достоинствами:
- наличием энергосберегающей функции, реализуемой в виде режима управления потребляемой мощностью Power Limit Control или экономичного режима работы ECO Mode;
- наличием функции оптимального температурного баланса, реализуемой в виде режима температурного диапазона Temperature Limit или режима скользящей температуры Sliding Temperature;
- возможностью гибкого использования сетевых технологий в виде мультикомпьютерного управления Multi PC, дистанционного мониторинга состояния WatchDOG или дистанционного контроля и управления Remote Intelligent Manager;
- простотой и удобством общения с помощью активной навигации и пользовательского интерфейса Visual Navigation, автоматического переключения охлаждениенагрев Automatic Changeover и составления графического отчета Graphical Report.
Независимая система управления кондиционированием малых и средних зданий Intelligent Touch Controller обеспечивает полный контроль и управление оборудованием. Она представляет собой систему типа «все в одном», совмещающую управляющие и контролирующие функции в одном блоке, который может быть размещен на любой стене и, в отличие от традиционных систем управления зданиями, не будет занимать дополнительного пространства в помещении. Контроллер Intelligent Touch Controller оснащен цветным жидкокристаллическим дисплеем с сенсорным экраном, отображающим всю необходимую информацию в виде наглядных пиктограмм. Любая настройка системы управления осуществляется простым прикосновением к пиктограмме и позволяет быстро вводить различные команды, производить многочисленные настройки, загружая соответствующие меню. Управление настройками может быть полностью автоматизировано при помощи функции годового графика.
За счет применения системы «все в одном» и уникальности сетевого протокола DIII-NET PLUS DCS601A52 компании Daikin, ввод в эксплуатацию системы управления возможен практически мгновенно.
Эта система обладает такими основными особенностями:
- эффективностью затрат (экономией трудозатрат, всеобъемлющим энергосбережением, упрощенной системой управления кондиционирования здания);
- эффективными функциями (годовой график работы, пропорциональное распределение потребляемой электроэнергии);
- простотой управления (цветным дисплеем, сенсорным экраном, удобством размещения, например, на стене помещения).
Контроль неисправностей посредством модемной связи осуществляется следующим образом. Адаптер извещает удаленный компьютер о возникновении неисправности, после чего тот посылает ответ о приеме соответствующей команды. Каждые 6 часов предусмотрен автоматический мониторинг состояния системы кондиционирования. В случае появления неисправности автоматической связи с объектом, для определения ошибок или состояния адаптера существует возможность принудительного опроса системы кондиционирования. Во время опроса собирается информация об условиях работы системы кондиционирования, неисправностях и температуре в помещении.
Также корпорация Daikin предлагает дополнительную функцию поддержки своей сервисно-диагностической службы DAIKIN AIRNET SERVICE SYSTEM, которая обеспечит мониторинг систем кондиционирования 24 часа в сутки, 365 дней в году, в режиме онлайн. Такой дополнительный контракт на данную услугу имеет ряд преимуществ для клиентов. Данная дополнительная поддержка позволяет клиенту спрогнозировать отказы, сбои оборудования и сервисное обслуживание оборудования выйдет по деньгам для клиента более выгодным в силу избегания внезапных серьезных поломок. Соответственно официальный дилер, который продал и смонтировал оборудование, заранее может устранить неполадки и обеспечить текущий сервис систем кондиционирования по имеющимся отчетам из DAIKIN AIRNET по оборудованию у клиента.
Структурой сервисно-диагностической службы Daikin предусмотрен центр управления, который находится в Японии, и сервисный центр, расположенный в Москве. Центр управления накапливает информацию о техническом состоянии наблюдаемой в реальном масштабе времени системы кондиционирования и формирует периодические отчеты о ее техническом состоянии. Эта информация позволяет своевременно предотвращать возможные отказы оборудования. В настоящее время услуги сервисно-диагностической службы Daikin предоставляются только для систем управления Intelligent Manager III и Intelligent Touch Controller.
Одни из преимуществ интеллектуальной системы Hi-VRV Daikin:
Для правильного подбора системы кондиционирования необходимо прислать техническое задание на info@liongr.ru и инженер сможет подготовить коммерческое предложение для данного объекта.
